光ファイバジャイロ（FOG）

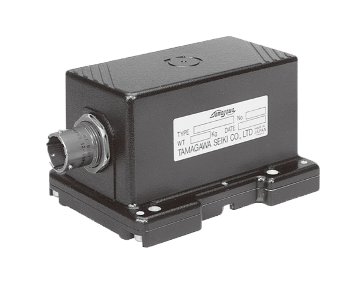

TA7265
光ファイバジャイロは、振動、衝撃に強いジャイロです。
特長
- 耐環境性に優れています
データインターフェース
- 信号形態：RS485
- データ長：24bit
- ボーレート：1Mbps
- データ形式：2の補数表現
仕様
| 形式 | TA7265 | |
|---|---|---|
| 電源 | ＋15V（＋1.5V DC/−0.5V DC） 250mA以下 −15V（＋1.5V DC/−0.5V DC）200mA以下 ＋5V（±0.25 DC）600mA以下 ＋5V（＋0.5V DC/−0.3V DC）800mA以下（起動時：1.5A以下） |
|
| 検出範囲 | ±800°/s 以上 | |
| データフォーマット | RS485（RS422対応可）、シリアル、24bit | |
| 出力データ | 角速度および角度増分 | |
| スケールファクタ | 角速度 | 100°/h/LSB±1％ |
| 角度増分 | 0.1秒/LSB±1％ | |
| 直線性 | 0.05％FS以下 | |
| バイアス再現性 | 50°/h 以下 | |
| ドリフト | 0.015°／s相当 | |
| ノイズ | ±12°／h／√Hz 以下 | |
| 演算リサイクル | 1ms±10％ | |
| 質量 | 800g | |
| 環境条件 | 動作温度 | −40〜＋71℃ |
| 振動 | 98m/s2（10G）20〜2,000Hz 正弦波 | |
| 衝撃 | 588m/s2（60G）6ms 1/2正弦波 | |

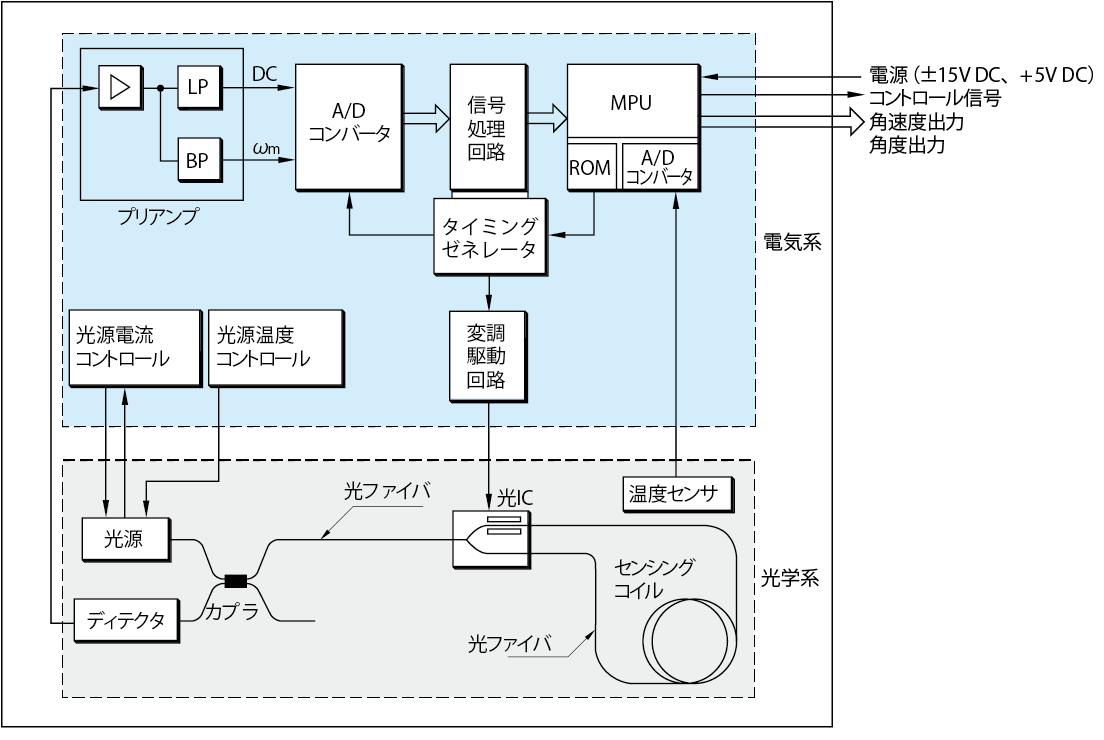

構成図
外形図
