干渉型 光ファイバジャイロ(i-FOG) 紹介映像

0.1°/hクラスの高精度と低価格を両立した「干渉型 光ファイバジャイロ(i-FOG)」の特徴をデモを通して ご紹介します。

動画を見る

特徴

  • 高精度[0.1°/h]ジャイロ。自動車の完全自動運転技術に必要とされる精度を実現
  • コア技術である“巻線技術” “光IC製造技術”を応用して低価格化が可能
  • クローズドループ方式を採用し、精度向上に貢献

応用例

  • 車両の自動運転(レベル4)
  • ADAS(Advanced Driver-Assistance Systems)/姿勢制御用センサとして
    ・建設機械
    ・農業機械 など
  • MMS(Mobile Mapping System)/車両等移動体の挙動計測センサとして
  • 高精度測位を特徴とする準天頂衛生の補完用として
  • シールドマシン(掘削機)の真方位計として

仕様

形式 TA7774
検出範囲 ±200°/s
バイアス再現性 0.1°/h(1δ)(25℃静的)
バイアスインスタビリティ 0.1°/h 以下
ランダムウォーク 0.01°/h√h 以下
スケールファクタ精度 ±100ppm
スケールファクタ直線性 ±100ppm Full scale
質量 400g以下
入力電源 ±5V、±15V
消費電力 ±5V:1.5A以下
±15V:0.2A以下
出力信号 RS232:115.2kbps(固定)
データ出力周期 50Hz
動作温度範囲 -20~+60℃
保存温度範囲 -30~+70℃

構成図

    構成図

外形図

    外形図

アラン分散図(ノイズ特性評価)

    アラン分散図(ノイズ特性評価)

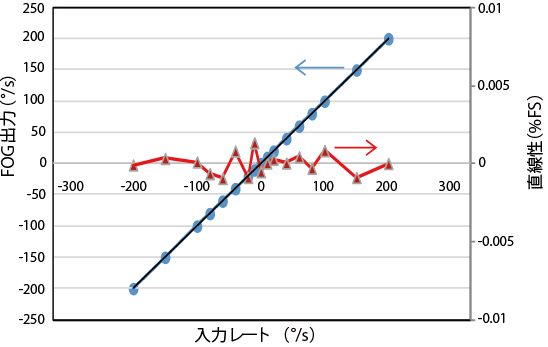

スケールファクタ&直線性

    スケールファクタ&直線性
