耐環境型シンクロ（位置検出システム）
ポジショニングシステム（センサ/シンクロ）

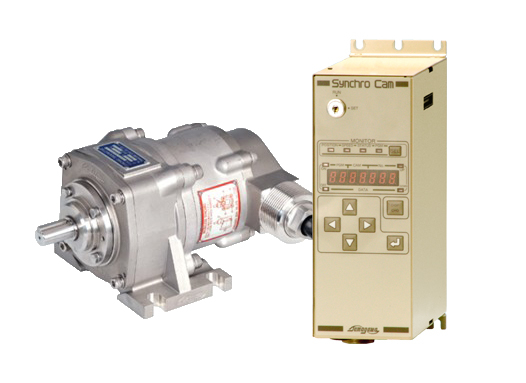

ポジショニングシステムは、耐環境性に優れたシンクロをセンサ（発信器）として、電子カム機能搭載の変換器と組み合わせた信頼性の高い位置検出システムです。プログラマブルコントローラ、シーケンサ等の上位システムとのインターフェース直結が可能で、既設のシステムとのマッチング、拡張も可能です。鉄鋼関連などの過酷な環境下でも、より安心に、安全に、そして省力化にご使用いただけます。
センサ一覧 （発信器/シンクロ）
| 構造 | 形式 | 機能・特長 | ||
|---|---|---|---|---|
| 品名 | 取付 | 内蔵センサ | その他 | |
| 耐環境型単速 シンクロ発信器 |
TA4470 | 据置 | TS2177N1 (BCX) |
・1X-BCX ・AC100V 50/60Hz ・オイル封入方式採用 ・+120℃耐熱構造 ・保護等級IP67 ・歯車比 1/1～1/16、2/1 |
| TA3470 | フランジ | |||
| TA4469 | 据置・ シンクロ直結 |
ー | ・1X-BCX ・AC100V 50/60Hz ・オイル封入方式採用 ・+120℃耐熱構造 ・保護等級IP67 ・シンクロ直結 |
|
| 耐環境型複速 シンクロ発信器 |
TA4471 | 据置 | TS2178N1 (BCX) |
・複速1X-64X ・AC26V 400Hz ・オイル封入方式採用 ・+120℃耐熱構造 ・保護等級IP67 ・歯車比 1/1～1/32 |
| TA3471 | フランジ | |||
| 普及形 シンクロ発信器 |
TA1664 | 据置 | TS563N3 (23BCX)他 |
・様々な種類のシンクロ電機を内蔵可能 ・普及型 ・歯車比 10/1～1/256 ・複速系も対応 |
| 小形 シンクロ発信器 |
TA1759 | 据置 | TS563N3 (23BCX)他 |
・様々な種類のシンクロ電機を内蔵可能 ・小形 ・歯車比 5/1～1/128 |
変換器一覧
| 品 名 | 形式 | アナログ表示 | デジタル 表示 |
角度・位置検出 | 比較出力 | 零調 | プリセット | ゲイン設定 | 機能・特長 |
|---|---|---|---|---|---|---|---|---|---|
| シンクロ指示計 | TA50,TA51, TA52,TA53, TA55 |
○ |
・シンクロ受信器(TR)内蔵、単針 |
||||||
| シンクロカム | TA4440 | ○ | ○ | ○ | ○ | ○ | ○ | ・カムリミット出力16ch ・位置出力PB20bit or BCD6桁(ストロープ信号有り) ・7セグメントLED6桁表示 ・追従速度300min-1(50/60Hz系)、1500min-1(400Hz) |
|
| シンクロカム | TA4458 | ○ | ○ | ○ | ○ | ○ | ○ | ・位置決め出力 ・カムリミット出力16ch ・位置出力PB20bit or BCD6桁(ストロープ信号有り) ・追従速度300min-1(50/60Hz) |
