i-FOG 3軸慣性装置

TA7589

i-FOG 3軸慣性装置は、クローズドループ方式のi-FOGを使用し、高精度化を実現

特長

  • 干渉型光ファイバジャイロ(i-FOG:TA7774)を3軸使用することで優れたバイアス再現性、安定性や直線性が可能
  • 真北検出が可能
  • GPS受信機を内蔵した複合航法

>i-FOG 3軸慣性装置

応用例

  • 車両、船舶、飛翔体などの、移動体の挙動計測
  • A移動体の姿勢制御

仕様

形式 TA7589
検出範囲 ロール ±180°
ピッチ ±90°
ヨー ±180°
姿勢角精度 ~0.1°
方位角精度 ~0.5°(GPS複合)
速度精度 ~50m/s(純慣性)、~1m/s(GPS複合)
位置精度 ~120NM/hCEP(純慣性)、~5m(GPS複合)
入力電源 28V DC
質量 3.5kg 以下
消費電力 30W以下
動作温度範囲 -20~+60℃
保存温度範囲 -30~+70℃

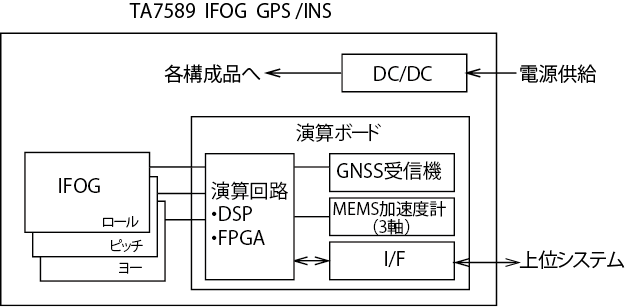

構成図

    構成図

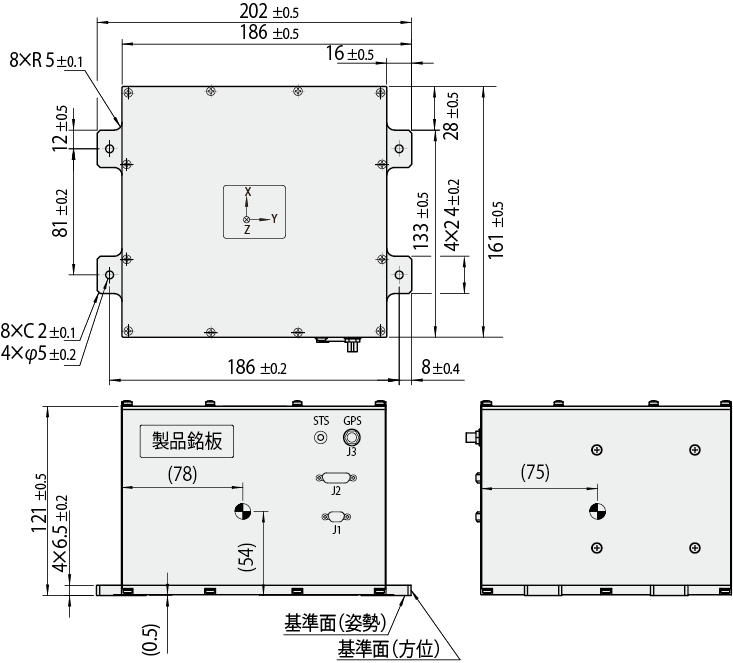

外形図

    外形図

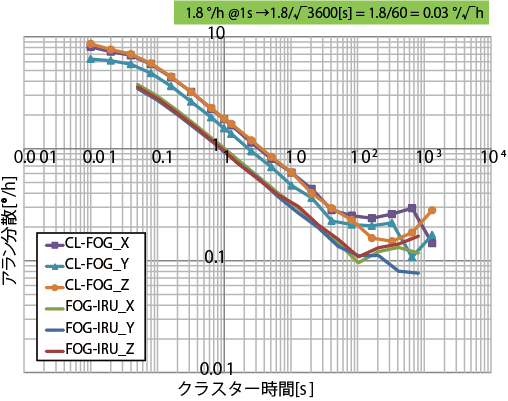

アラン分散図(ノイズ特性評価)

    アラン分散図(ノイズ特性評価)
