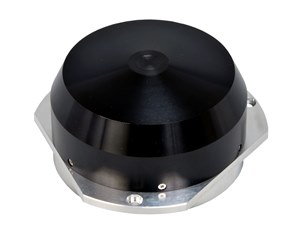

リアクションホイール TA6494シリーズ

リアクションホイールは、超小型衛星の姿勢制御に用いるホイール。3軸又は4軸で構成されます。ホイールの角速度を加減速し、その運動量の変化を衛星側と連動して姿勢制御を行います。

特徴


  • 角運動量:0.3Nms , 0.2Nms
  • 小型
  • 低価格
  • 制御方式:トルク制御/速度制御

主要諸元

項目 仕様値
角運動量 0.3Nms, 0.2Nms @4,000rpm
最大回転数 5,000rpm(28V) , 4,000rpm(15V)
出力トルク 0.020Nm @ 4,000rpm
寸法 φ98 x 65mm
質量 <1.1kg
ロータイナーシャ 7.0 x 10-4 kgm² , 4.67 x 10-4 kgm²
電源仕様 15~28VDC (Drive)
5VDC (Control)
消費電力(停止時: @0rpm) <1.8W
消費電力(定常時: @4,000rpm) <3.0W
消費電力(最大消費電力) <10.0W
通信インターフェイス RS422
動作温度範囲 -10~+50°C
非動作温度範囲 -20~+60°C
