 NEW  TBL-i6 | 低慣性タイプ ACサーボモータ

(サイズ □40~80mm)

  • 23bitバッテリーレスアブソリュートエンコーダ 標準搭載
  • 小型(当社TBL-iIIシリーズから6%短縮※)・高トルク
  • ※□80mm 750Wモータ比較にて
  • 低騒音・低振動を実現
  • IP67対応

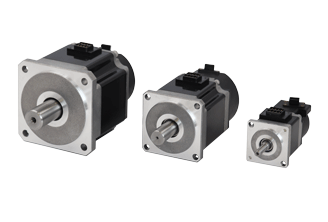

TBL-i6 Series

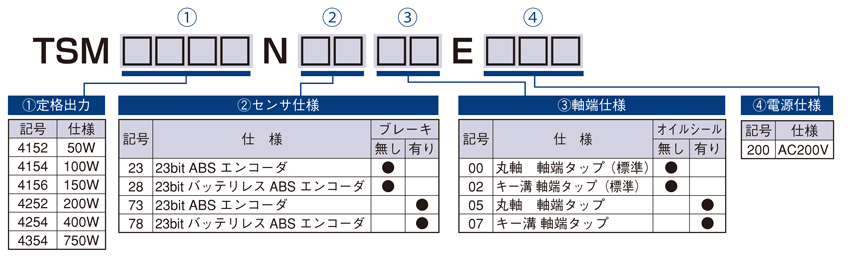

形式構成
電圧
[V]


フランジ
[mm]


形式



定格出力
[W]


トルク
[N・m]
電流
[Arms]
回転数
[min-1]
ロータイナーシャ
[×10-4 kg・m2]
質量
[kg]
定格 最大 定格 最大 定格 最大 ブレーキ無 ブレーキ付*1 ブレーキ無 ブレーキ付
AC200 □40 TSM4152 50 0.159 0.56 0.6 2.0 3,000 7,000*2 0.016 0.025 0.3 0.5
TSM4154 100 0.318 1.11 0.8 2.6 3,000 7,000*2 0.029 0.038 0.4 0.6
TSM4156 150 0.477 1.66 1.1 3.7 3,000 7,000*2 0.044 0.054 0.6 0.8
□60 TSM4252 200 0.64 2.24 1.5 5.3 3,000 7,000*2 0.11 0.20 0.8 1.2
TSM4254 400 1.27 4.46 3.0 11.2 3,000 7,000*2 0.21 0.30 1.1 1.5
□80 TSM4354 750 2.39 8.36 4.2 16.1 3,000 7,000*2 0.74 0.99 1.9 2.8

*1 ブレーキのイナーシャ含む
*2 当社のドライバとの組み合わせによる
*3 電流値はオイルシール無しの仕様となります。オイルシール付きでは、オイルシールが無い場合より電流値が増加します。

+

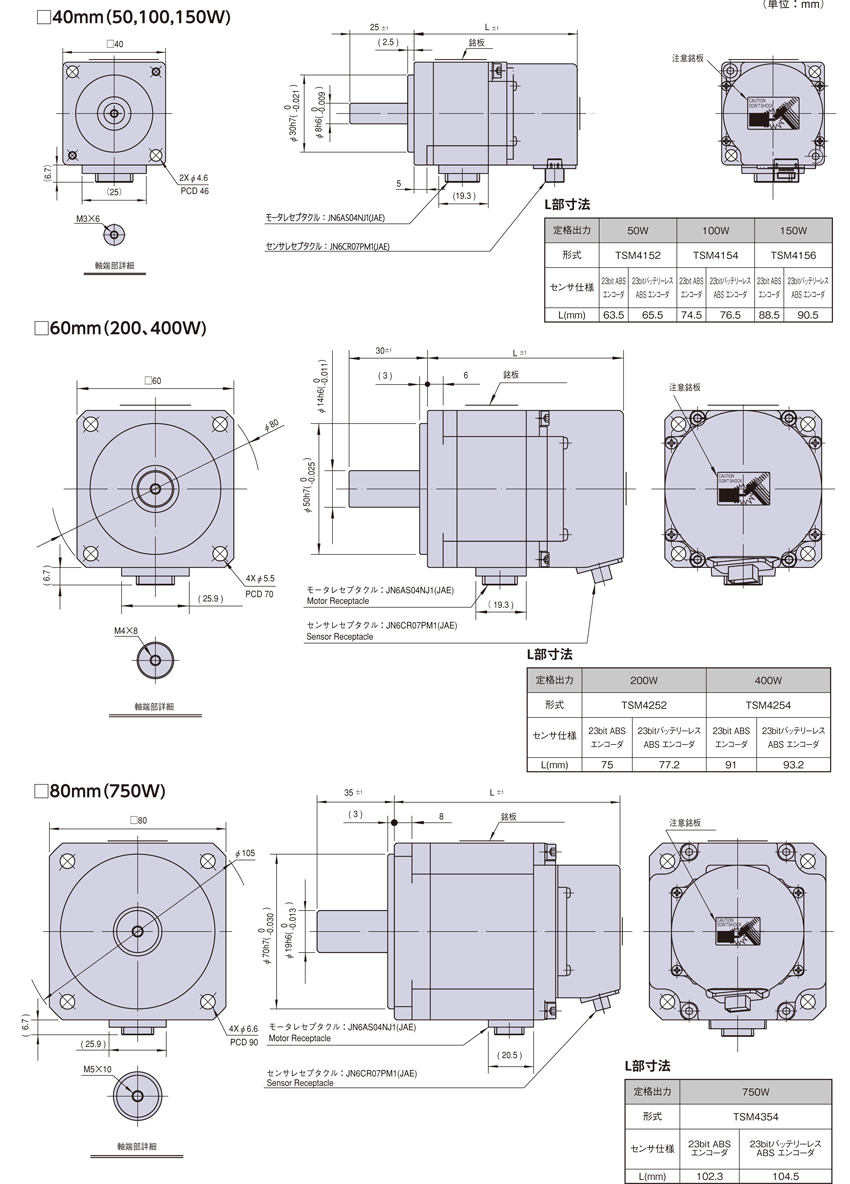

外形図(ブレーキ無し、オイルシール無し)
+

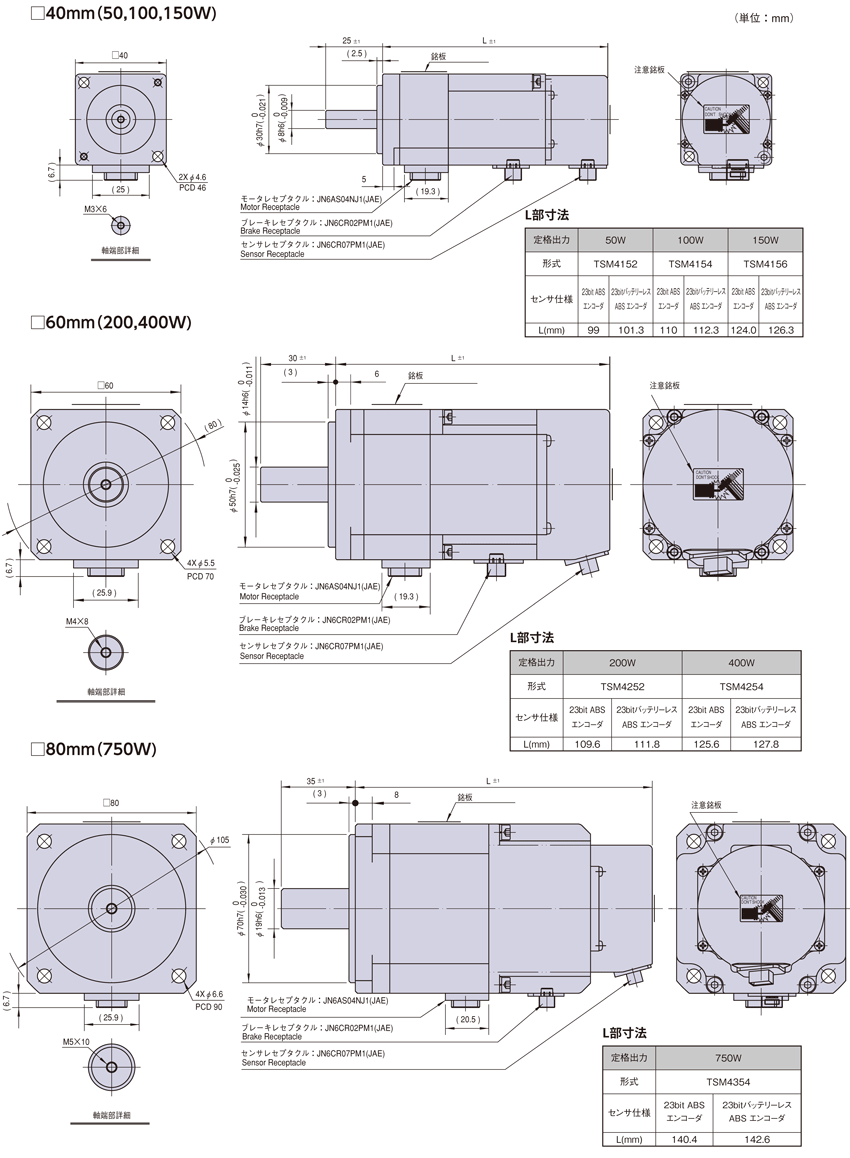

外形図(ブレーキ有り、オイルシール無し)<
+

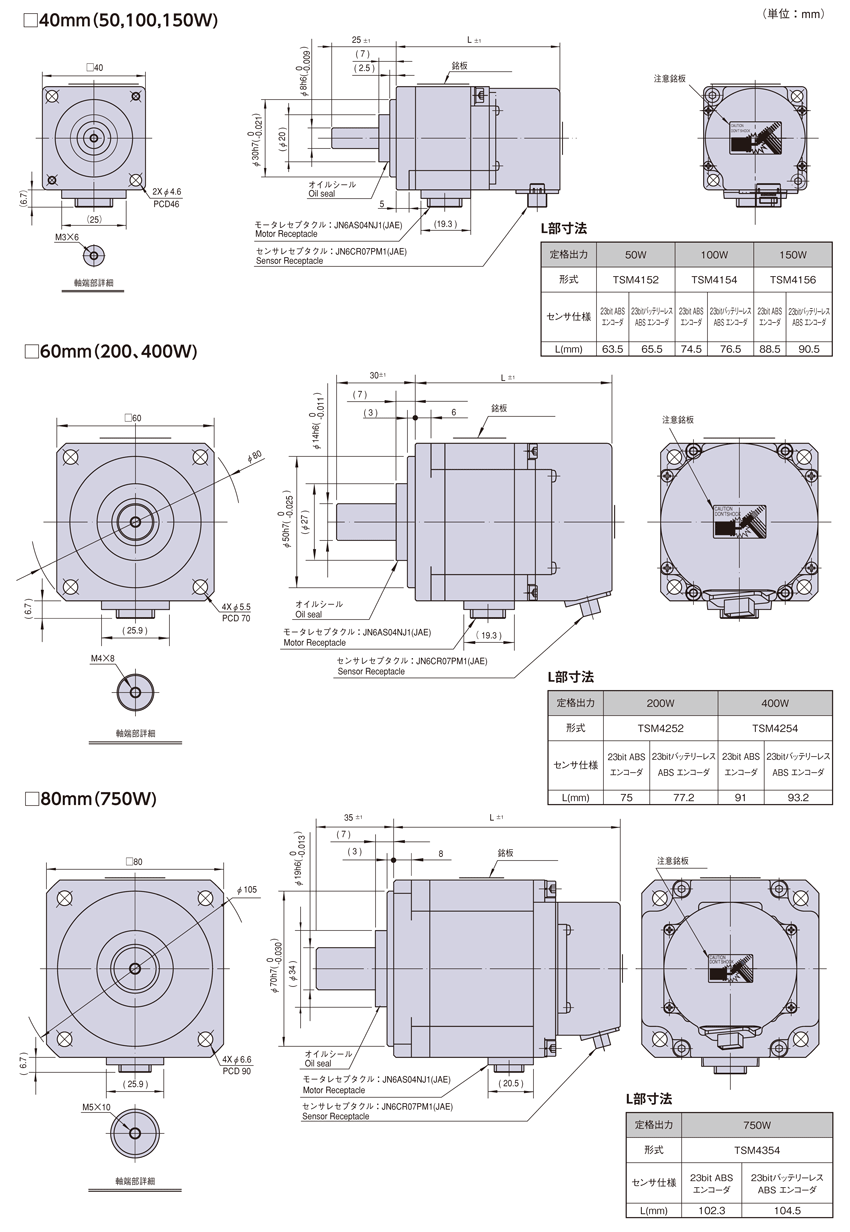

外形図(ブレーキ無し、オイルシール有り)
+

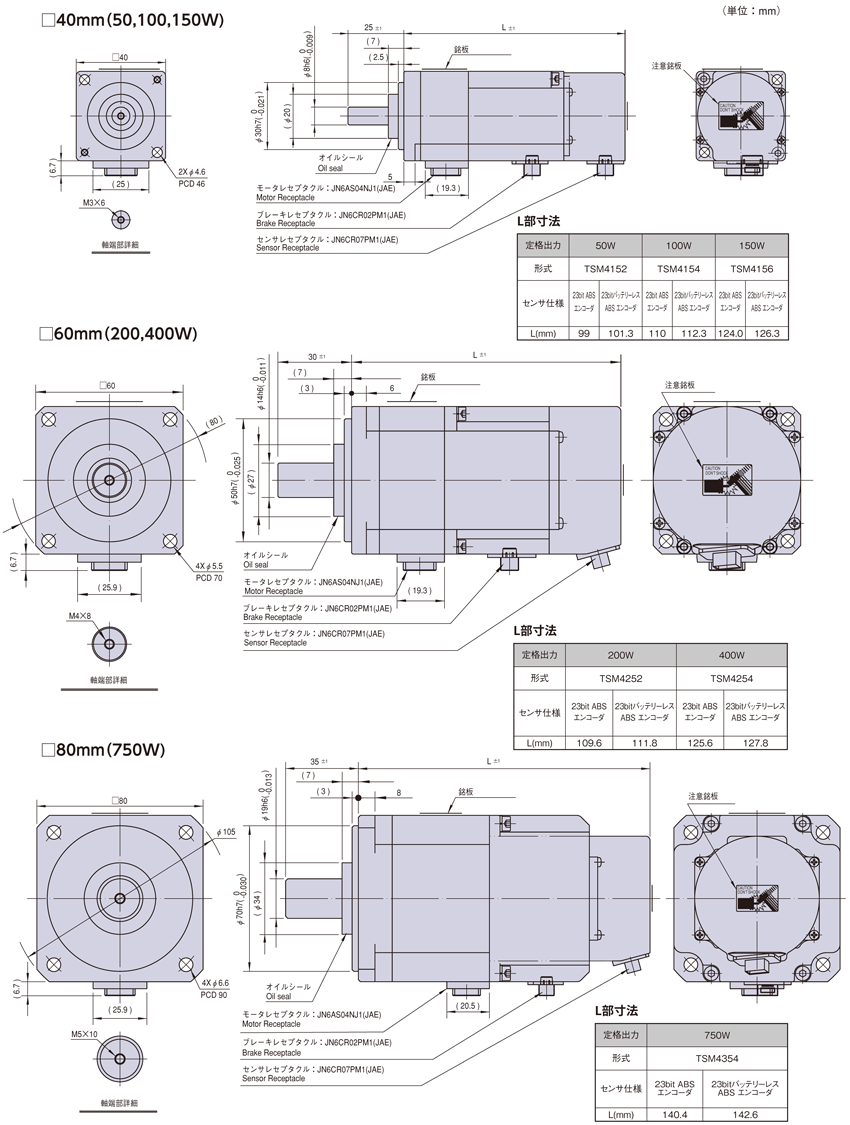

外形図(ブレーキ有り、オイルシール有り)

下記特性は線間入力電圧(整流電圧)AC200Vに於ける特性値です。(駆動回路により制限される場合があります。)点線の特性は当社ドライバTAD8811シリーズとの組み合わせによるものです。

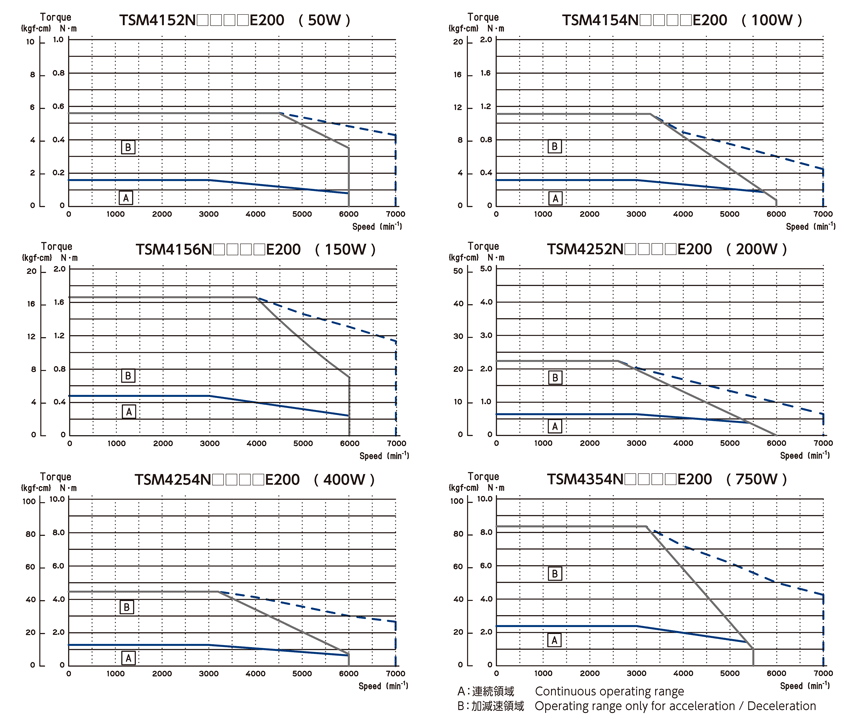

トルク特性
軸仕様
