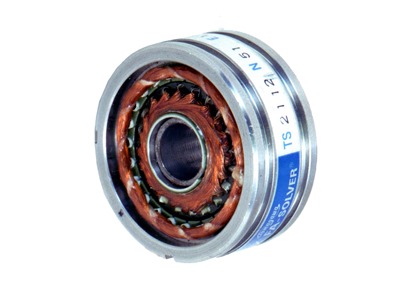

ブラシレスレゾルバ（FA-Solver®）
あらゆる環境下でも柔軟に対応！
ブラシレスレゾルバは、耐環境性に優れた角度センサで、モータと接続して高速回転する工作機械やロボット、製鉄所関係で多く使用されています。
当社では、これらのブラシレスレゾルバの総称を〔FA-SOLVER®〕とします。
特長
- 広い使用温度範囲
- ・ビルトインタイプ －55～＋155℃
・軸タイプ －30～＋100℃
・温度補償タイプ（BRT） －10～＋80℃（詳細は各個別仕様書によります。） - 耐環境性に優れる
- ・振動196 m/s2｛20G｝ 10～500Hz 3軸 各2時間
・衝撃980 m/s2｛100G｝ 6ms 6軸 各3回計18回
・湿度 相対湿度90%以上 60℃にて - 高速回転可能
- ・ビルトインタイプ 10,000min-1(r/min)
・軸タイプ 6,000min-1(r/min)
（一部の形式につきましては、許容回転数が上記と異なります。 詳細は個別仕様書を参照下さい。 また、10,000min-1(r/min)を超えるタイプも製作可能です。） - 高信頼性
- 基本的にモータと同じ構造であるため、信頼性が非常に高い。 特に、ビルトインタイプはボールベアリングを使用していないためメンテナンスフリーです。
- 絶対位置検出
- 長距離伝送が可能（ノイズに強い）
- コンパクトな組込みが可能
- ビルトインタイプを使用することにより、組込み寸法を非常に短くすることができ、 コンパクト設計に最適です。
応用例
ブラシレスレゾルバ 軸タイプ
| 軸倍角：1X BRX（１相入力/２相出力） | ||||
|---|---|---|---|---|
| サイズ | 8 | 10 | 11 | |
| 形式 | TS510N35E18 | TS520N46E9 | TS530N39E15 | |
| 励磁側 | ロータ | ロータ | ロータ | |
| 電源 | 電圧(Vrms) | 7 | 7 | 7.5 |
| 周波数(kHz) | 3 | 3 | 4 | |
| 入力電圧(mA) | 4.7Nom | 10Max | 13.5Max | |
| 変圧比 | 0.5±10% | 0.5±10% | 0.53±5% | |
| インピーダンス | Zro(Ω) | 860+j1,230Nom | 700Min | 400+j485REF |
| Zso(Ω) | - | - | 190+j310REF | |
| Zss(Ω) | 205+j190Nom | 250Nom | 65+j180REF | |
| 直流抵抗 | ロータ(Ω) | (154) | (131.1) | (26) |
| ステータ(Ω) | (80) | (64.5) | (17) | |
| 位相ずれ(°) | +9.5Nom | +20Max | 0REF | |
| 残留電圧(mVrms以下) | 15 | 15 | 10 | |
| 電気誤差('以下) | ±15 | ±10 | ±7 | |
| 質量（kg） | 0.045Nom | 0.100Max | 0.116Nom | |
| 軸倍角：1X BRX（１相入力/２相出力） | ||||
|---|---|---|---|---|
| サイズ | 11 | 15 | 25 | |
| 形式 | TS530N33E10 | TS540N33E12 | TS2014N141E26 | |
| 励磁側 | ロータ | ロータ | ロータ | |
| 電源 | 電圧(Vrms) | 18 | 15 | 10 |
| 周波数(kHz) | 5 | 1 | 4.5 | |
| 入力電流（mA） | 18±20% | 20Max | 22Nom | |
| 変圧比 | 0.5±0.1 | 0.5±10% | 0.5±10% | |
| インピーダンス | Zro（Ω） | 1,000Nom | 1,030Nom | 250+j377Nom |
| Zso（Ω） | - | 680Nom | 400+j690Nom | |
| Zss（Ω） | - | 540Nom | 326+j623Nom | |
| 直流抵抗 | ロータ（Ω） | (38) | (115) | (120.7) |
| ステータ（Ω） | (70) | - | (68.7) | |
| 位相ずれ(°) | -20Max | +5Nom | -7.5Nom | |
| 残留電圧(mV rms以下) | 15 | 20 | 15 | |
| 電気誤差('以下) | 幅10 | ±10 | ±10 | |
| 質量（kg） | 0.150Max | 0.300Max | 0.620Nom | |
| 軸倍角：1X BRT（２相入力/１相出力） | ||||||
|---|---|---|---|---|---|---|
| サイズ | 11 | 11 | 15 | |||
| 形式 | TS530N33E9 | TS530N36E10 | TS540N33E10 | |||
| 励磁側 | ステータ | ステータ | ステータ | |||
| 電源 | 電圧(Vrms) | 3.5 | 12 | 10 | ||
| 周波数(kHz) | 3 | 1～2 | 4.5 | |||
| 入力電流（mA） | - | 20～12 | - | |||
| 変圧比 | 注）1 0.56 | 0.5Nom | 0.5Nom | |||
| インピーダンス | Zro（Ω） | - | - | - | ||
| Zso（Ω） | 注）1 ＞500 | - | 1,600Nom | |||
| Zrs（Ω） | 注）2 ＜1,000 | - | 1,500Nom | |||
| 直流抵抗 | ロータ（Ω） | - | (191) | - | ||
| ステータ（Ω） | - | (127) | - | |||
| 残留電圧(mVrms以下) | - | - | - | |||
| 位相誤差('以下) | 幅10 | 幅6 | 幅10 | |||
| 質量（kg） | 0.11Nom | - | 0.300Max | |||
| 軸倍角：1X BRS（２相入力/２相出力） | |||
|---|---|---|---|
| サイズ | 10※ | 15※ | |
| 形式 | TS520N202E4 | TS540N202E4 | |
| 励磁側 | ステータ | ステータ | |
| 電源 | 電圧(Vrms) | 7 | 7 |
| 周波数(kHz) | 1 | 1 | |
| 入力電流（mA） | (9) | (10.8) | |
| 変圧比 | 0.5 Nom | 0.5 Nom | |
| インピーダンス | Zro（Ω） | - | - |
| Zso（Ω） | 354 Min | 354 Min | |
| Zrs（Ω） | 2000 Nom | 3300 Nom | |
| 直流抵抗 | ロータ（Ω） | (1030) | (1350) |
| ステータ（Ω） | (127) | (55.4) | |
| 残留電圧(mVrms以下) | - | - | |
| 位相誤差('以下) | 幅20 | 幅10 | |
| 質量（kg） | 0.100 Nom | 0.330 Nom | |
※印は温度補償タイプ
注）１．11.8Vrms 400Hzで測定
注）２．6.8 Vrms 400Hzで測定
注）３．（ ）の付いた値は実測に基づく参考値
ブラシレスレゾルバ ビルトインタイプ
| 軸倍角：1X BRX (1相入力/2相出力） |
軸倍角：1X BRT （2相入力/1相出力） |
|||
|---|---|---|---|---|
| サイズ | 10 | 30 | 15 | |
| 形式 | TS2030N71E20 | TS2142N1E63 | TS2031N121E19 | |
| 励磁側 | ロータ | ロータ | ステータ | |
| 電源 | 電圧(Vrms) | 10 | 7 | 12 |
| 周波数(kHz) | 4.5 | 5 | 10 | |
| 入力電流（mA） | (15.75) | (35.8) | - | |
| 変圧比 | 0.5±5% | 0.5±5% | 0.3±10% | |
| インピーダンス | Zro（Ω） | 275+j 572Nom | 100+j 170Nom | (1125.1+j2450.7) |
| Zso（Ω） | 265+j 477Nom | - | 1,200RE | |
| Zss（Ω） | 226+j 314Nom | 200+j 350Nom | 2,500REF | |
| 直流抵抗 | ロータ（Ω） | (122) | (32) | (230.6) |
| ステータ（Ω） | (102) | (53.1) | (96) | |
| 位相ずれ(°) | +7Nom | -10Nom | 20 | |
| 残留電圧(mV rms以下) | 20 | 20 | － | |
| 電気誤差('以下) | ±10 | ±10 | ±15 | |
| 質量（kg） | 0.120Max | 1,000Max | 0.120Nom | |
注）１．（ ）の付いた値は実測に基づく参考値
