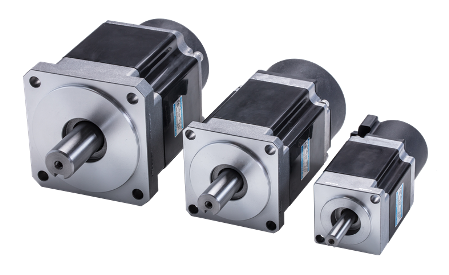

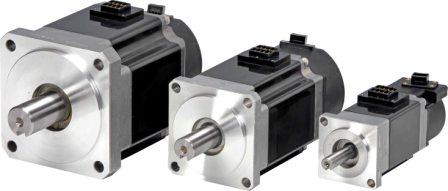

TBL-iⅣsシリーズ 小型・低慣性タイプ(サイズ□40~80mm)

新登場!低慣性シリーズ
半導体製造装置など高頻度運転に最適

  • 機敏に、力強く
    ロータイナーシャは従来機種より最大20%ダウン
    ピークトルクは定格トルクの3.5倍にトルクアップ
  • 低騒音、低振動
TBL-iⅣsシリーズ 小型・低慣性タイプ(サイズ□40~80mm)

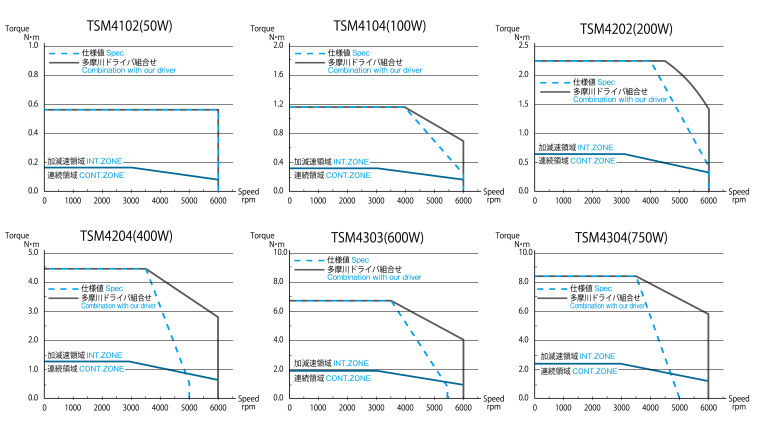

基本仕様


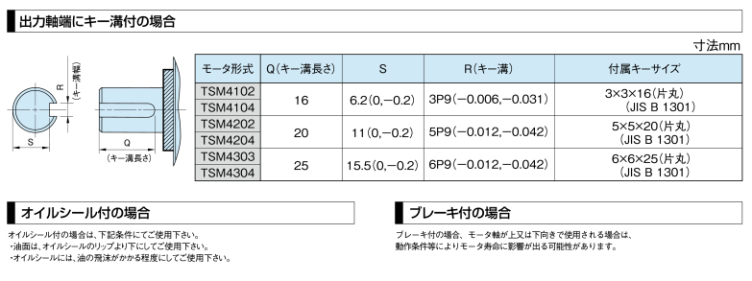

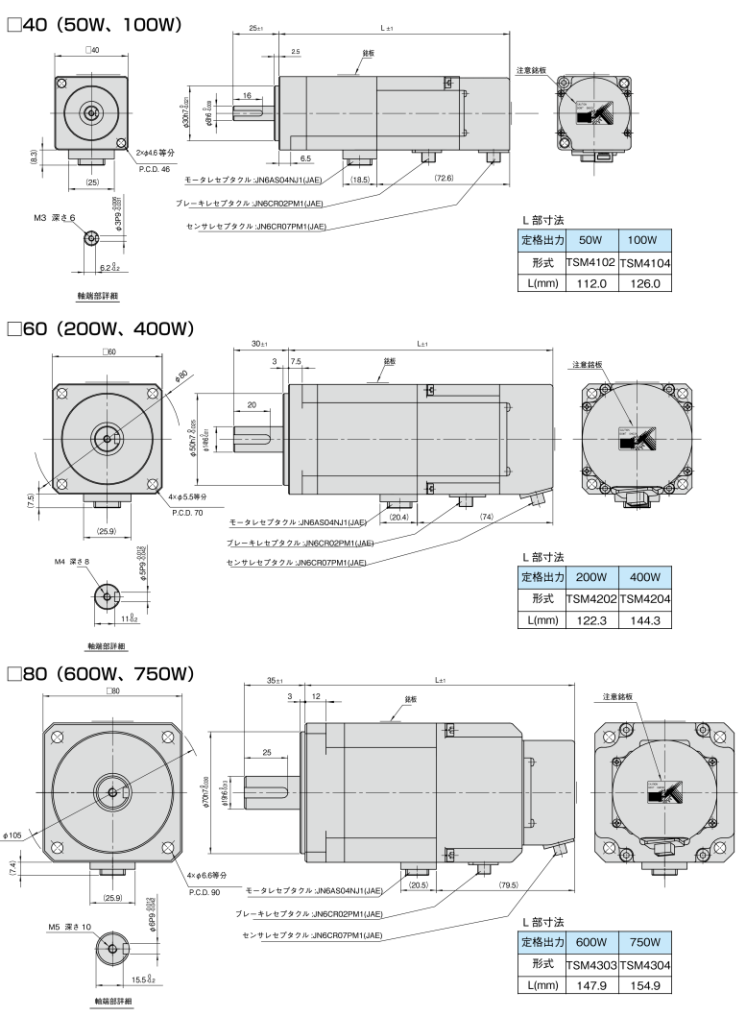

取付フランジ [mm] □40
形式 TSM4102 TSM4104
電圧 [V] AC200
出力 [W] 50 100
定格トルク [N・m]
0.159 0.318
最大トルク [N・m] 0.56 1.11
定格電流 [Arms]※3
0.8 0.9
最大電流 [Arms]※3
2.5 2.9
定格回転速度[min-1] 3,000
最大回転速度[min-1] 6,000
ロータイナーシャ
[×10-4kg・m2]
ブレーキ無 0.019 0.035
ブレーキ有※2 0.029 0.044
質量 [kg] 標準 0.4 0.5
ブレーキ付 0.6 0.7

取付フランジ [mm] □60
形式 TSM4202 TSM4204
電圧 [V] AC200
出力 [W] 200 400
定格トルク [N・m]
0.64 1.27
最大トルク [N・m] 2.24 4.46
定格電流 [Arms]※3
1.8 2.8
最大電流 [Arms]※3
6.0 9.3
定格回転速度[min-1] 3,000
最大回転速度[min-1] 6,000※1
ロータイナーシャ
[×10-4kg・m2]
ブレーキ無 0.15 0.27
ブレーキ有※2 0.24 0.39
質量 [kg] 標準 0.9 1.3
ブレーキ付 1.5 1.9

取付フランジ [mm] □80
形式 TSM4303 TSM4304
電圧 [V] AC200
出力 [W] 600 750
定格トルク [N・m]
1.91 2.39
最大トルク [N・m] 6.69 8.36
定格電流 [Arms]※3
4.6 5.1
最大電流 [Arms]※3
15.2 17.1
定格回転速度[min-1] 3,000
最大回転速度[min-1] 6,000※1
ロータイナーシャ
[×10-4kg・m2]
ブレーキ無 0.71 0.86
ブレーキ有※2 0.97 1.13
質量 [kg] 標準 2.2 2.5
ブレーキ付 3.0 3.3

※1 当社のドライバとの組合せによる
※2 ブレーキのイナーシャを含む
※3 電流値はオイルシール無しの仕様になります。オイルシール付きでは無しの場合より電流値は増加します。
