ブラシレスレゾルバ低価格タイプ(Smartsyn)

Smartsynは回転角度を電気信号に変換する角度センサです。

Smartsynは弊社最新設計および生産技術が生んだ、全く新しい巻線方式(国内・海外特許取得済)によるブラシレスレゾルバです。従来のブラシレスレゾルバの巻線は、人手による方法でしか作業ができませんでしたが、この新巻線方法は巻線機による自動作業を可能とし、高い生産効率とローコスト化、および最高の信頼性、電気的特性のSmartsynを実現しました。

2相ステップモータ

特長

広い使用温度範囲
優れた耐環境性
・振動196 m/s2{20G} 10Hz~500Hz 3軸 各2時間
・衝撃981 m/s2{100G} 6ms 6軸 各3回計18回
・相対湿度/90%RH以上/温度+60℃にて
高速回転可能
高信頼性
基本的にモータと同じ構造であり、コイルは全て自動機械巻きのため、信頼性が非常に高くなっています。
絶対位置検出
長距離伝送が可能(ノイズに強い)
コンパクトな組込みが可能
ビルトインタイプを使用することにより、組込み寸法を非常に短くすることができ、コンパクト設計に最適です。
ローコスト
軸倍角を増やし多極化が可能

応用例

応用例はこちら


ビルトインタイプ

サイズ 06 08 10
形式 TS2603N21E64 TS2605N1E64 TS2610N171E64
機能 1X-BRX 1X-BRX 1X-BRX
励磁側 R1-R2(ロータ) R1-R2(ロータ) R1-R2(ロータ)
入力電圧 AC7Vrms 10kHz AC7Vrms 10kHz AC7Vrms 10kHz
変圧比[K] 0.5±5% 0.5±5% 0.5±5%
電気誤差(精度) ±20'Max ±10'Max ±10'Max
残留電圧 50mVrms Max 20mVrms Max 20mVrms Max
位相ずれ +20°±10° +10°Nom +5°Nom
入力インピーダンス Zro 120Ω±20% 140Ω±20% 160ΩNom
出力インピーダンスZss Zso 160ΩNom
Zss 130Ω±20% 120Ω±20% 130ΩNom
許容回転数 30,000min-1{rpm} 40,000min-1{rpm} 10,000min-1{rpm}
動作温度範囲 -55℃~+155℃
耐電圧 AC500Vrms1min(分間)
絶縁抵抗 10MΩMin 100MΩMin 10MΩMin
質量 0.015kg Nom 0.03kg Nom 0.04kg Nom

サイズ 15 21 34
形式 TS2620N21E11 TS2620N271E14 TS2640N321E64 TS2660N31E64
機能 1X-BRX 1X-BRX 1X-BRX 1X-BRX
励磁側 R1-R2(ロータ) R1-R2(ロータ) R1-R2(ロータ) R1-R2(ロータ)
入力電圧 AC7Vrms 10kHz AC10Vrms 4.5kHz AC7Vrms 10kHz AC7Vrms 10kHz
変圧比[K] 0.5±5% 0.5±5% 0.5±5% 0.5±10%
電気誤差(精度) ±10'Max ±10'Max ±10'Max ±10'Max
残留電圧 20mVrms Max 20mVrms Max 20mVrms Max
位相ずれ 0°REF +8°Nom -5°±10°Nom 0°±10°
入力インピーダンス Zro 70+j100ΩNom 90+j180ΩNom 100+140Ω±15% 150ΩREF
出力インピーダンスZss Zso 180+j300ΩNom 220+j350ΩNom 140+j270Ω±15%
Zss 175+j275ΩNom 210+j300ΩNom 120+j240Ω±15% 860ΩREF
許容回転数 10,000min-1{rpm} 10,000min-1{rpm} 10,000min-1{rpm} 6,000min-1{rpm}
動作温度範囲 -55℃~+155℃ -55℃~+155℃ -55℃~+150℃ -55℃~+155℃
耐電圧 AC500Vrms1min(分間)
絶縁抵抗 100MΩMin 100MΩMin 100MΩMin
質量 0.065kg Max 0.18kg Max 0.22kg±0.1kg 1.0kg Max

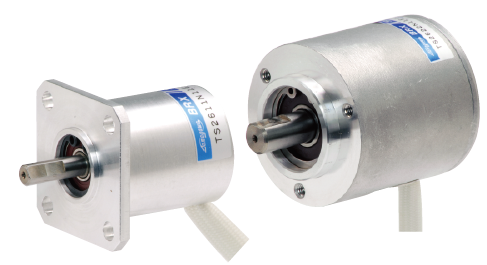

シャフトタイプ

サイズ 10 15 21
形式 TS2611N11E90 TS2623N11E90 TS2622N41E90
機能 1X-BRX 1X-BRX 1X-BRX
励磁側 R1-R2(ロータ) R1-R2(ロータ) R1-R2(ロータ)
入力電圧 AC7Vrms 4kHz AC7Vrms 4kHz AC7Vrms 4kHz
変圧比[K] 0.5±10% 0.5±10% 0.5+15% -5%
電気誤差(精度) ±30'Max ±10'Max ±10'Max
残留電圧 30mVrms Max 20mVrms Max 30mVrms Max
位相ずれ +25°REF +15°REF +15°REF
入力インピーダンス Zro 70Ω Nom 130Ω Nom 75Ω Nom
出力インピーダンス Zss 90Ω Nom 170Ω Nom 165Ω Nom
許容回転数 6,000min-1{rpm} 3,000min-1{rpm} 6,000min-1{rpm}
動作温度範囲 -30℃~+100℃ -10℃~+80℃ -30℃~+100℃
耐電圧 AC500Vrms1min(分間)
絶縁抵抗 100MΩMin 10MΩMin 100MΩMin
質量 0.1kg Max 0.7kg Max 0.32kg Nom

※Nom:公称値 REF:参考値


中空軸タイプ

サイズ 21
形式 TS2641N11E64
機能 1X-BRX
励磁側 R1-R2(ロータ)
入力電圧 AC7Vrms 10kHz
変圧比[K] 0.5±5%
電気誤差(精度) ±10'Max
残留電圧 20mVrms Max
位相ずれ -5°Nom
入力インピーダンス Zro 190Ω
出力インピーダンス Zso 300Ω Nom
Zss 270Ω Nom
許容回転数 5,000min-1{rpm}
動作温度範囲 -10℃~+100℃
耐電圧 AC500Vrms 1min(分間)
絶縁抵抗 100MΩMin
質量 0.3kg Nom

※Nom:公称値 REF:参考値
