レゾルバの概要

レゾルバは、回転角度を2相の交流電圧(アナログ信号)として出力する角度センサです。鉄心とコイルのみで構成されているため、他のセンサに比べ構造的に高い耐環境性を持っていることが特徴です。励磁側巻線を交流電圧で励磁すると、出力側巻線に交流の出力電圧が誘導されます。この出力電圧は回転角によって変化するため、その電圧を読取ることにより角度を知ることができます。

特長

  • 広い温度範囲
  • 耐環境性に優れる
  • 高速回転可能
  • 高信頼性
  • 絶対位置検出
  • 長距離伝送が可能(ノイズに強い)
  • コンパクトな組込みが可能

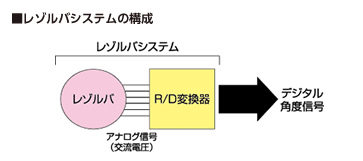

システムイメージ

レゾルバからの出力信号(アナログ信号)は、Smartcoder(レゾルバ/デジタル変換器)を使いデジタルの角度データに変換されます。


機能分類

  • BRXタイプ(振幅変調型) 1相励磁/2相出力
  • BRTタイプ(位相変調型) 2相励磁/1相出力
  • BRSタイプ(振幅変調型) 2相励磁/2相出力

レゾルバの軸倍角

レゾルバの軸が1回転した時に1回転分の出力信号が出る場合を「1X」、2回転分の出力信号が出る場合を「2X」、4回転分の出力信号が出る場合を「4X」といい、多くの場合、軸倍角が大きいほど、角度検出精度が良好となります。

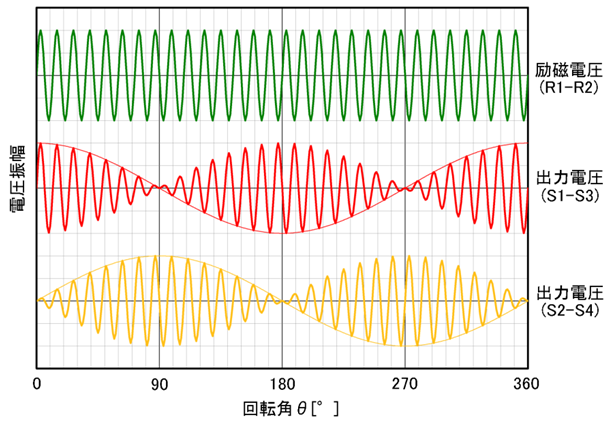

<1X-BRXの出力電圧の変化>


<4X-BRXの出力電圧の変化>


VR形レゾルバ(Singlsyn)

シングルシンは、超薄型のアブソリュート角度検出器です。ロータにコイルをなくしたことにより、ローコスト化、高信頼性を実現したVR型レゾルバです。ロータ鉄芯を特殊な形状にし、ロータ鉄芯とステータ鉄芯の間のギャップの変化により、出力電圧の振幅変化を発生させています ビルトインタイプの超薄型構造のため、組込みスペースの最小化を可能としました。


ブラシレスレゾルバ(低価格タイプ Smartsyn)

スマートシンは、自社開発の全く新しい巻線方式により、高い生産効率とローコスト化、および最高の信頼性、電気的特性を実現したビルトインタイプのブラシレスレゾルバです。従来の巻線は、人手による方法でしか作業できませんでしたが、この新巻線方式は巻線機による自動作業を可能としました。


レゾルバ/デジタル変換器(Smartcoder)

R/D変換器は、レゾルバのアナログ信号をデジタルに変換させるもので、CPUデジタル処理へのインターフェイスとして、ロボット、ブラシレスモータ等のコントローラ、ドライバに組込まれ、広く使用されています。
