VR形レゾルバ（シングルシン）-リード線タイプ
◎量産での採用をご検討いただく場合は、営業窓口までお問い合わせください。
仕様
| 軸倍角 | 2X-VRX | ||
|---|---|---|---|
| サイズ | φ25㎜（S10） | φ37㎜（S15） | φ52㎜（S21） |
| 形式 | TS2223N1112E102 | TS2224N1112E102 | TS2225N1112E102 |
| 入力電源 | AC7Vrms 10kHz | ||
| 入力側 | R1-R2 | ||
| 変圧比 | 0.286±10％ | ||
| 精度 | ±60'MAX | ||
| 入力インピーダンス:Zro | 120Ω±20％ | ||
| 出力インピーダンス:Zss | 410ΩNOM | 350ΩNOM | 270ΩNOM |
| 位相ずれ | ＋20°TYP | ＋10°TYP | ＋1°TYP |
| 質量 | 0.023kgTYP | 0.050kgTYP | 0.090kgTYP |
| 軸倍角 | 3X-VRX | ||
|---|---|---|---|
| サイズ | φ25㎜（S10） | φ37㎜（S15） | φ52㎜（S21） |
| 形式 | TS2223N1113E102 | TS2224N1113E102 | TS2225N1113E102 |
| 入力電源 | AC7Vrms 10kHz | ||
| 入力側 | R1-R2 | ||
| 変圧比 | 0.286±10％ | ||
| 精度 | ±45'MAX | ||
| 入力インピーダンス:Zro | 120Ω±20％ | ||
| 出力インピーダンス:Zss | 440ΩNOM | 380ΩNOM | 300ΩNOM |
| 位相ずれ | ＋15°TYP | ＋2.87°TYP | 0°TYP |
| 質量 | 0.023kgTYP | 0.050kgTYP | 0.090kgTYP |
| 軸倍角 | 4X-VRX | ||
|---|---|---|---|
| サイズ | φ25㎜（S10） | φ37㎜（S15） | φ52㎜（S21） |
| 形式 | TS2223N1114E102 | TS2224N1114E102 | TS2225N1114E102 |
| 入力電源 | AC7Vrms 10kHz | ||
| 入力側 | R1-R2 | ||
| 変圧比 | 0.286±10％ | ||
| 精度 | ±30'MAX | ||
| 入力インピーダンス:Zro | 120Ω±20％ | ||
| 出力インピーダンス:Zss | 630ΩNOM | 530ΩNOM | 436ΩNOM |
| 位相ずれ | ＋10.8°TYP | -3.58°TYP | -7.9°±5° |
| 質量 | 0.023kgTYP | 0.050kgTYP | 0.090kgTYP |
TYP：代表値

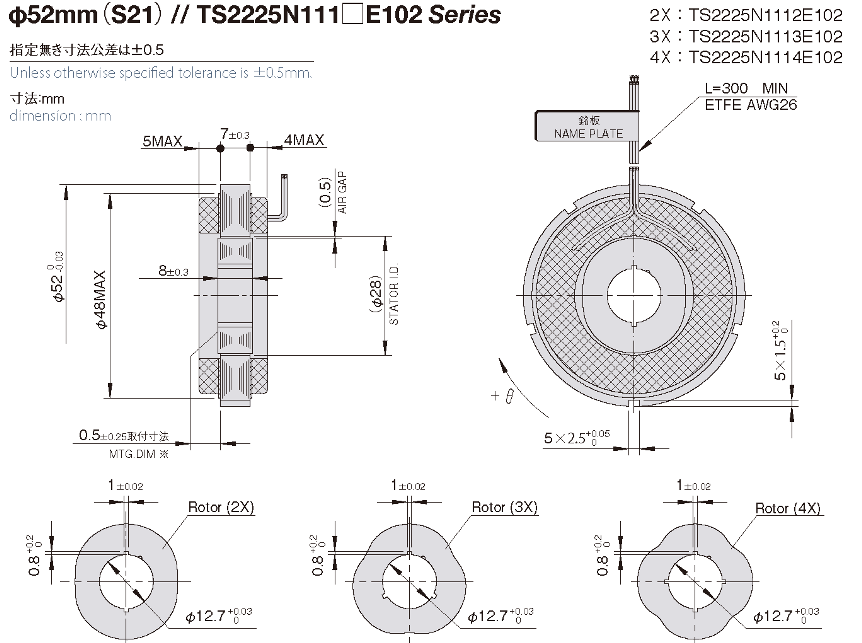

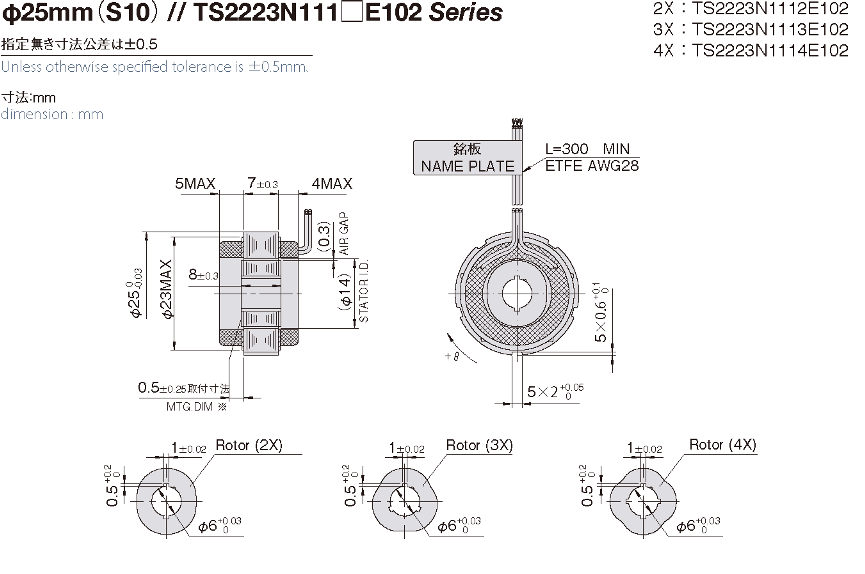

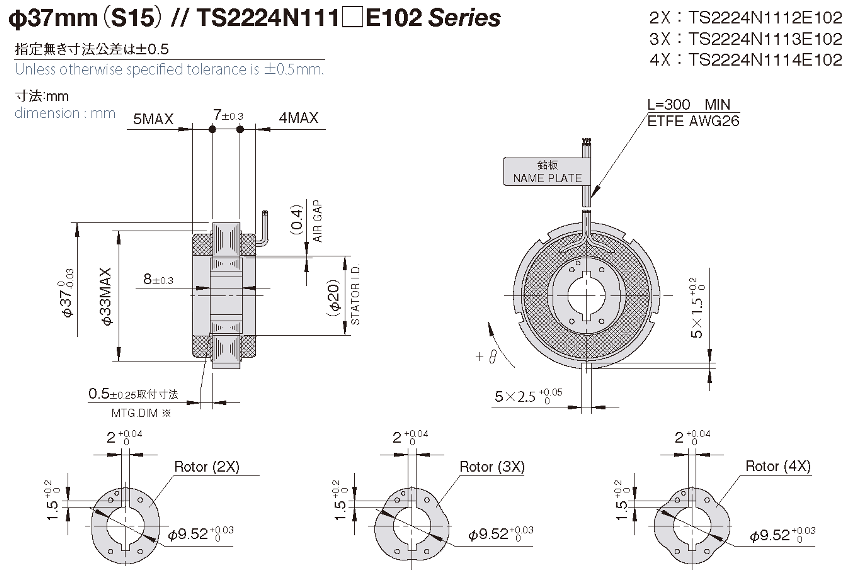

外形図
※MTG.DIM ：ロータとステータの軸方向取付寸法
