VR形レゾルバ(シングルシン)-大口径タイプ

◎量産での採用をご検討いただく場合は、営業窓口までお問い合わせください。

仕様

軸倍角 2X-VRX
サイズ φ132㎜(S-53)
形式 TS2763N202 / EU2932N19
入力電源 AC7Vrms 10kHz
入力側 R1-R2
変圧比 0.23±10%
精度 ±72'MAX
入力インピーダンス:Zro 105Ω±10%
出力インピーダンス:Zss 240Ω±20%
位相ずれ 0°±7°
質量 0.25kg NOM
※NOM:公称値

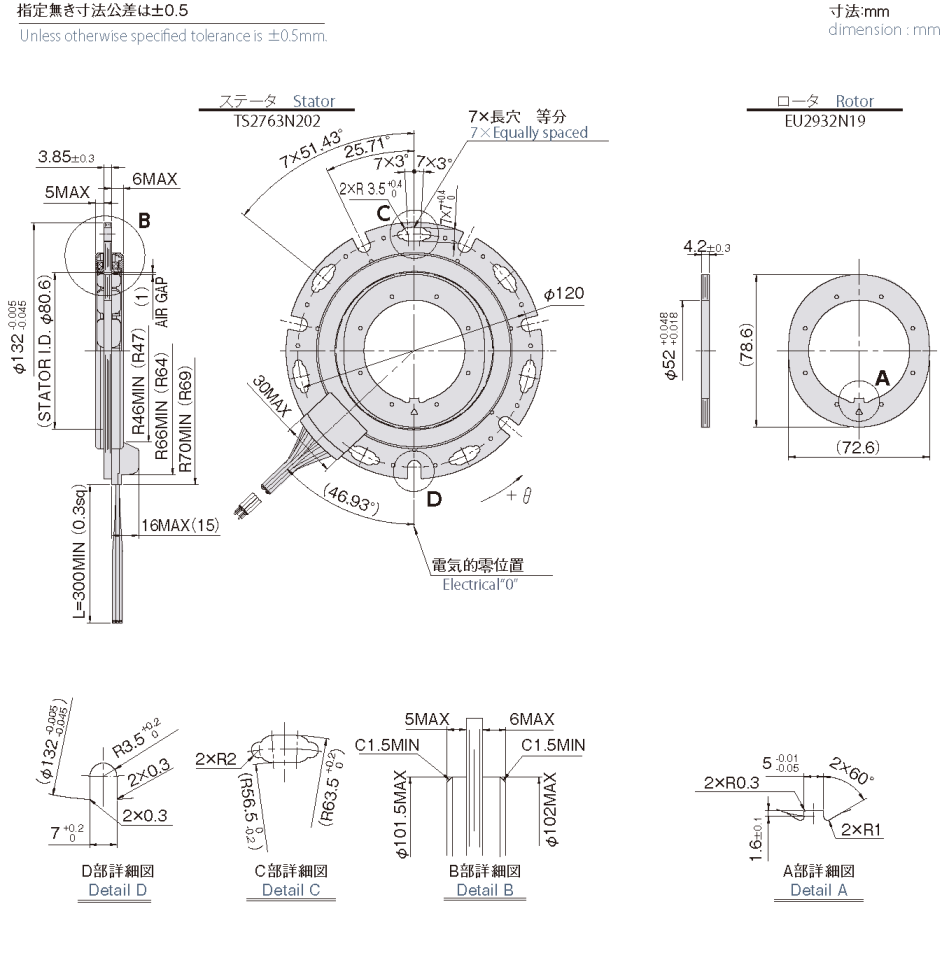

外形図

※MTG.DIM :ロータとステータの軸方向取付寸法
