VR形レゾルバ（シングルシン）-端子ピンタイプ
◎量産での採用をご検討いただく場合は、営業窓口までお問い合わせください。
仕様
| 軸倍角 | 2X-VRX | |
|---|---|---|
| サイズ | S15（φ37㎜） | S21（φ52㎜） |
| 形式 | TS2224N1012E199 | TS2225N1012E199 |
| 入力電源 | AC4Vrms 10kHz | AC4Vrms 10kHz |
| 入力側 | R1-R2 | R1-R2 |
| 変圧比 | 0.2±10％ | 0.2±10％ |
| 精度 | ±60'MAX | ±60'MAX |
| 入力インピーダンス:Zro | 50Ω±20％ | 50Ω±20％ |
| 出力インピーダンス:Zss | 74Ω±20％ | 70Ω±20％ |
| 位相ずれ | +11.0°TYP | +8.6°TYP |
| 質量 | 0.050kgTYP | 0.076kgTYP |
| 軸倍角 | 3X-VRX | |
|---|---|---|
| サイズ | φ37㎜（S15） | φ52㎜（S21） |
| 形式 | TS2224N1013E199 | TS2225N1013E199 |
| 入力電源 | AC4Vrms 10kHz | AC4Vrms 10kHz |
| 入力側 | R1-R2 | R1-R2 |
| 変圧比 | 0.2±10％ | 0.2±10％ |
| 精度 | ±45'MAX | ±45'MAX |
| 入力インピーダンス:Zro | 50Ω±20％ | 50Ω±20％ |
| 出力インピーダンス:Zss | 78Ω±20％ | 71Ω±20％ |
| 位相ずれ | +7.2°TYP | +3.6°TYP |
| 質量 | 0.050kgTYP | 0.076kgTYP |
| 軸倍角 | 4X-VRX | |
|---|---|---|
| サイズ | φ37㎜（S15） | φ52㎜（S21） |
| 形式 | TS2224N1014E199 | TS2225N1014E199 |
| 入力電源 | AC4Vrms 10kHz | AC4Vrms 10kHz |
| 入力側 | R1-R2 | R1-R2 |
| 変圧比 | 0.2±10％ | 0.2±10％ |
| 精度 | ±30'MAX | ±30'MAX |
| 入力インピーダンス:Zro | 50Ω±20％ | 50Ω±20％ |
| 出力インピーダンス:Zss | 110Ω±20％ | 99Ω±20％ |
| 位相ずれ | +1.4°TYP | －0°TYP |
| 質量 | 0.050kgTYP | 0.076kgTYP |
TYP：代表値

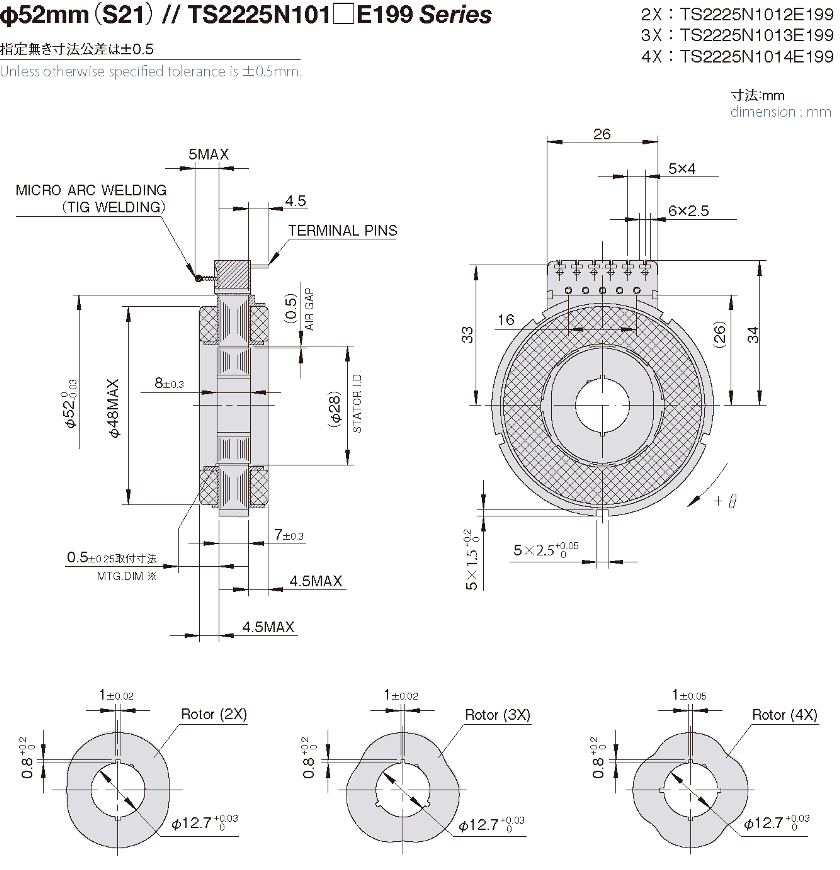

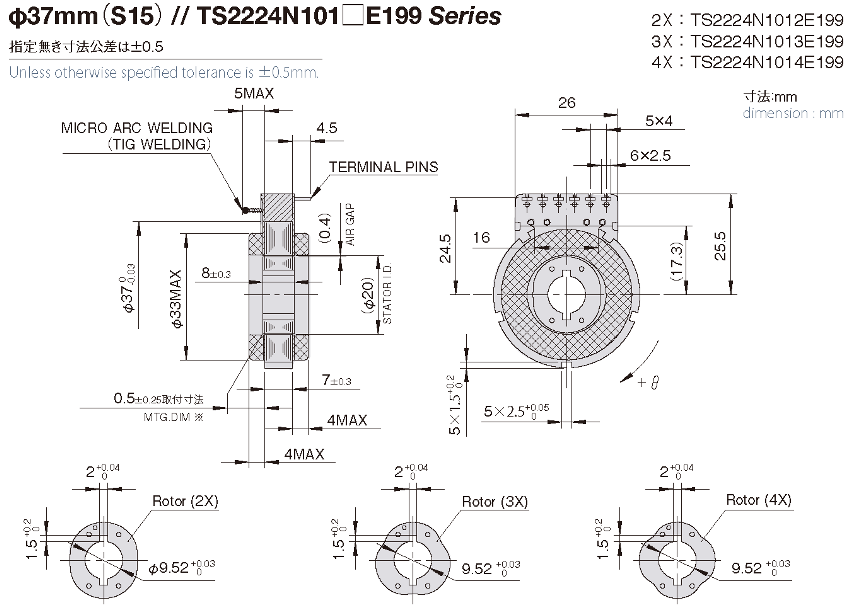

外形図
※MTG.DIM ：ロータとステータの軸方向取付寸法
