レートジャイロ

TAG243

回転する「こま」のコリオリ現象を利用した2自由角速度検出ジャイロ

特長

  • 1台で2軸の角速度検出が可能
  • TAG242に比べ、更に小型、軽量
  • 少ない部品の点数で構成されるため、信頼性が高い


レートジャイロ

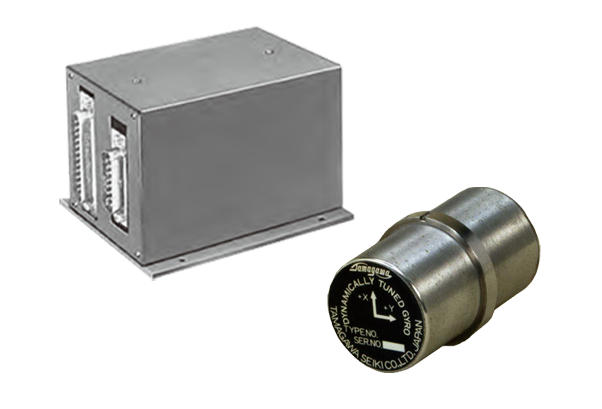

    (左より)制御回路(AU7101N4)、ジャイロ

仕様

形式 ジャイロ:TAG243 制御回路:AU7101N4
検出範囲 ±100°/s以上
スケールファクタ 0.1V/°/s±2%
出力極性 CW方向の入力にて正出力(外形図参照)
直線性 0.2%FS以内
分解能 ±0.004°/s以内
非G感ドリフト ±100°/h以内(常温にて)
G感ドリフト ±60°/h/(9.8m/s2)以内
ノイズ 0.5°/s以下(DC〜200Hz)
クロスカップリング ±1°以内
周波数特性 70Hz以上(90°位相遅れ)
ウォームアップ時間 60s以下
電源・消費電流 ±15V DC 各0.6A以下(静止時)
+5V DC 0.1A以下
※検出範囲±200°/s以上は御要望により製作いたします。
 この場合電源条件等が変更になりますので、ご相談ください。

環境条件

動作温度 −40〜+71℃
振動 52.9m/s2 rms(5.4G rms)20〜2,000Hz
衝撃 980m/s(2 100G)11ms

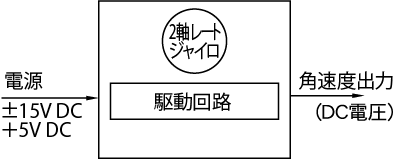

構成図

    構成図

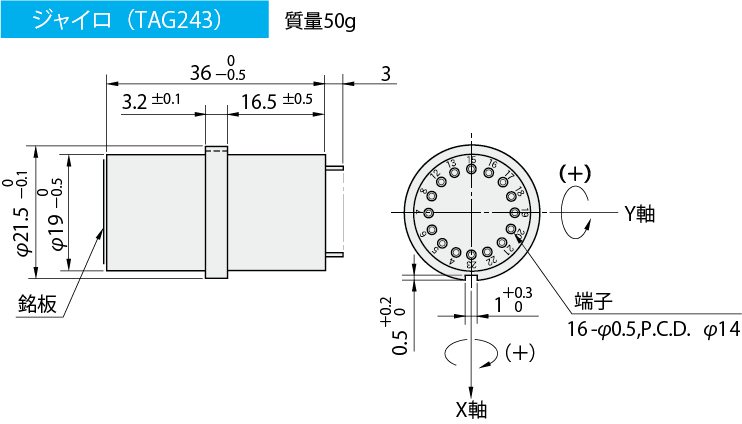

外形図

    外形図 外形図
