FOGユニット

TA7375

光ファイバジャイロとコントローラが外付けのタイプです。

特長

  • 高精度汎用計測器
  • 振動・衝撃に強い


FOGユニット

仕様

形式 TA7375
アナログ出力
(DC電圧)
角速度 検出範囲 ±200°/s
スケールファクタ ±5°/s, ±10°/s, ±50°/s, ±100°/s, ±200°/s(±10V/FS)
角度 検出範囲 ±180°
スケールファクタ ±5°, ±15°, ±45°, ±90°, ±180°(±10V/FS)
デジタル出力
(RS232C)
ボーレート
19,200bps
角速度 検出範囲 ±200°/s
スケールファクタ 100(°/h)/LSB
角度 検出範囲 ±180°
スケールファクタ 180°/215/LSB
角速度の直線性 0.2%FSまたは0.4°/s
角度精度/ドリフト 0.5°rms(ドリフト分を除く)/10°/h rms(地球自転の影響を除く)
演算リサイクル 50Hz
起動時間 2s以内
電源・消費電流 +8〜+18V DC 1.5A(起動時≒2A)
質量 ジャイロ1kg、コントローラ3kg、スイッチボックス0.3kg
動作温度範囲 −10〜+60℃(コントローラ部)
振動 49m/s(2 5G)20〜2,000Hz 正弦波
衝撃 490m/s(2 50G)6ms 1/2正弦波
付属品 収納ケース、センサケーブル、デジタルケーブル、電源ケーブル、
BNCケーブル(3本)、スイッチボックス

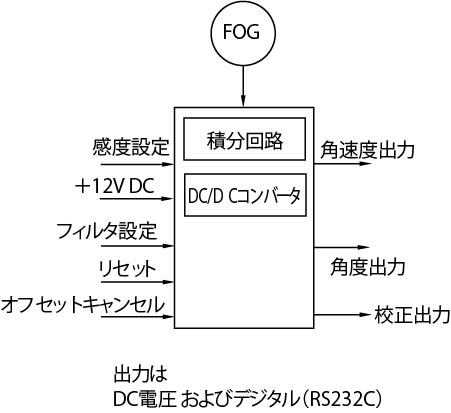

構成図

    構成図

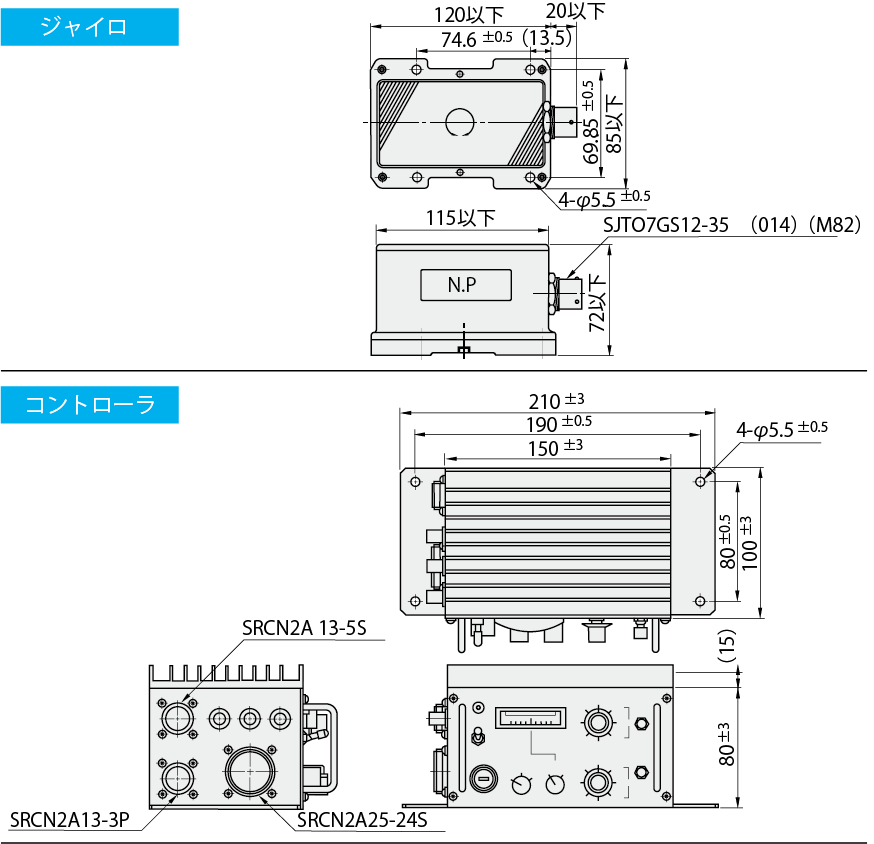

外形図

    外形図
