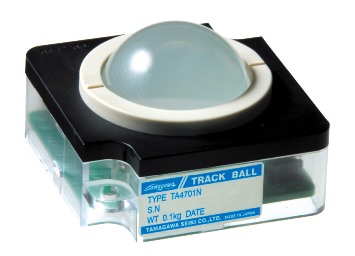

1.4inch 光るトラックボール TA4701シリーズ

光るトラックボール

〈ボール照光タイプ〉


  • 半透明ボール、ケース採用にてボール照光可能(特許出願中)
  • 暗所での作業に効果的
  • 多色発光によるユーザーインターフェース機能を提供
  • 3原色発光素子内蔵可能、個別の輝度制御により、任意の色、明るさでのボール照光が可能
  • 連続制御により、色、輝度をゆっくり変化させることが可能
  • 発光色、輝度指定方法等はカスタム対応


共通項目


  • ほとんどの出力形式に対応
  • ボールを取り外して、ボールおよび本体内部を清掃することができる
  • 取り付けフランジ部を下げたことにより、パネル取付用金具等の廃止可能、トータルユーザーコスト低減
  • ローコスト
  • 各種カスタム対応(出力、色)

照光イメージ


機械的仕様


項目 仕様値
電源電圧 +5V DC±5% 100mA Max.
出力軸数 2軸(X,Y軸)
出力波形 パルス、方形波
出力パルス数
(ボール1回転で)
215±10カウント
出力形態 CMOS出力
(色)ボール 半透明、黒色、乳白色
(色)カバー 黒色(リングのみ乳白色も可)
(色)ケース 透明
ボール操作力
(ボール表面 にて)
0.196N(20gf)Max.
動作温度 0~+45℃
相対湿度 95%RH Max.
質量 約0.1kg
